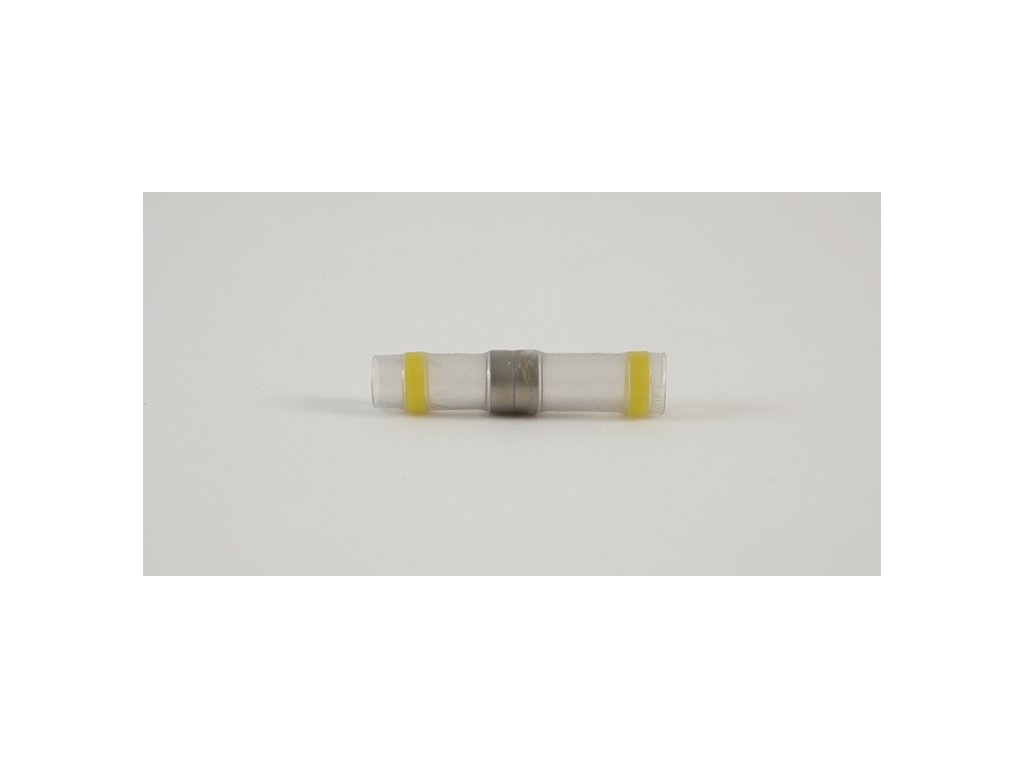

SKDL - Pájecí spojka

Detailní popis produktu

Pájecí spojka SKDL je profesionální řešení pro rychlé, pevné a stoprocentně vodotěsné spojování elektrických vodičů. Díky konstrukci kombinující pájecí kroužky, smršťovací materiál a těsnicí prstence umožňuje v jednom pracovním kroku spojit, připájet, izolovat a dokonale utěsnit kabelový spoj.

Spojka je vhodná pro vodiče různých průměrů, a to jak lanové, tak pevné. Dostupná je ve čtyřech velikostech s mezinárodním barevným značením, které usnadňuje volbu správného typu. Instalace je velmi jednoduchá – po odizolování vodičů se spojka nasadí, vodiče vloží do středu pájecích kroužků a následně se zahřívá horkovzdušnou pistolí, dokud pájka nevytvoří pevný spoj a izolační vrstva se nesmrští.

Tato technologie zajišťuje vysokou mechanickou pevnost, skvělou vodotěsnost a nízký elektrický odpor spoje. Spojka je certifikována EZÚ Praha a splňuje náročné technické požadavky pro profesionální použití.

Klíčové vlastnosti:

• Spojování, pájení, izolace a utěsnění v jednom kroku

• Vhodná pro různé průměry kabelů

• Pro lanové i pevné vodiče

• 100% vodotěsnost

• Snadná instalace s vizuální kontrolou spoje

• 4 velikosti s mezinárodním barevným značením

• Nízké elektrické ztráty a odpor spoje

• Vysoká teplotní a mechanická odolnost

• Certifikace EZÚ Praha

Technické údaje:

• Pájecí kroužky: Cd 18 %, Sn 50 %, Pb 32 % s tavidlem

• Izolační odpor: > 10⁹ Ω

• Odpor spoje: < 0,004 Ω

• Ztráty napětí: < 0,002 V

• Pracovní teplota při instalaci: 180 °C

• Teplotní stabilita: -60 °C až +130 °C

• Průrazné napětí: 10 kV

• Balení: 50 ks

Postup použití:

1. Zvolte správnou velikost SKDL.

2. Odizolujte vodiče cca 10 mm.

3. Vložte vodiče do spojky tak, aby pájecí kroužky přesně obklopovaly holý vodič.

4. Zahřívejte rovnoměrně, dokud se pájka neroztaví a neobjeví se „stříbrný lesk“.

5. Pokračujte v zahřívání kónců hadičky pro úplné smrštění a utěsnění.
